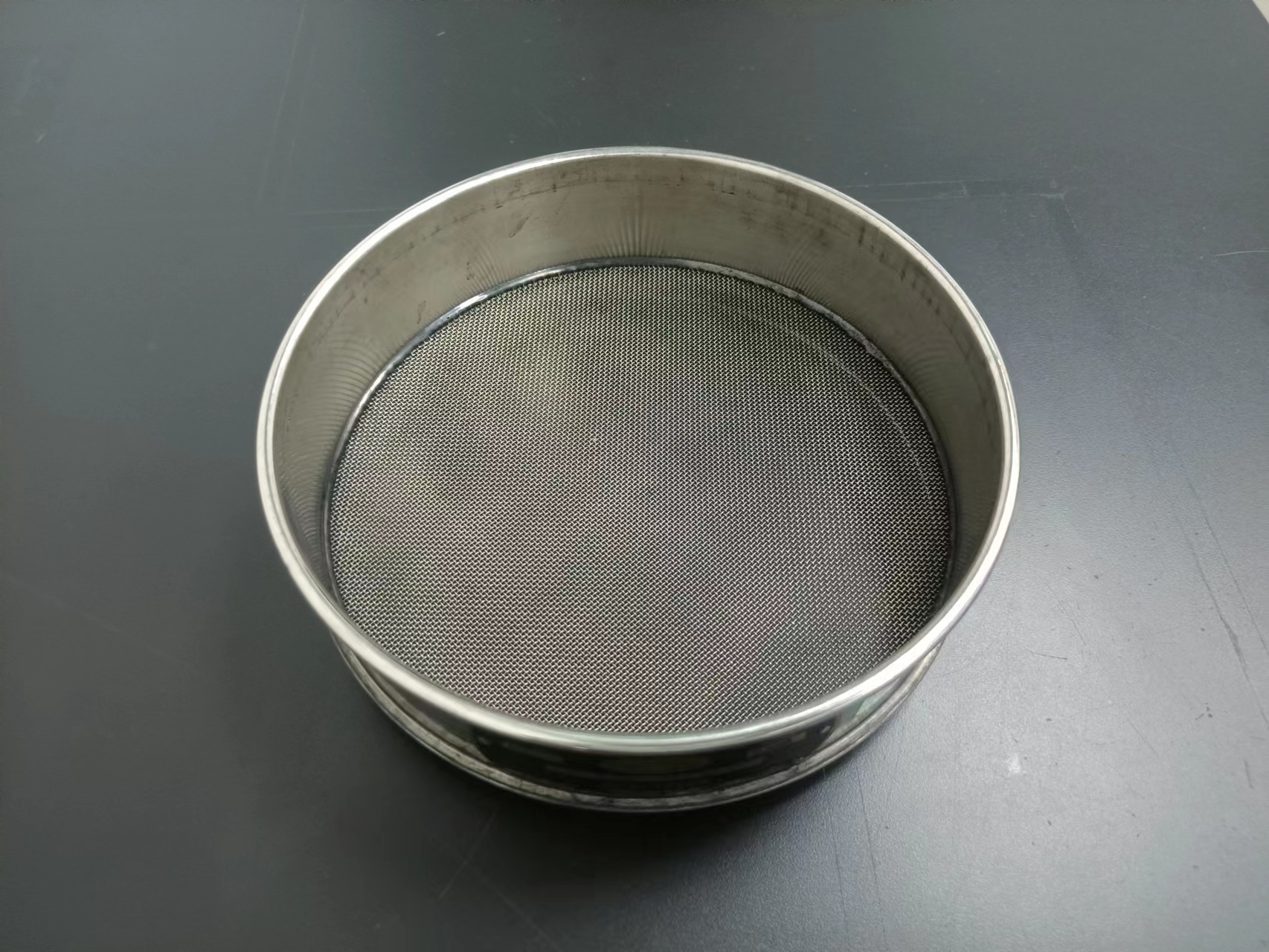

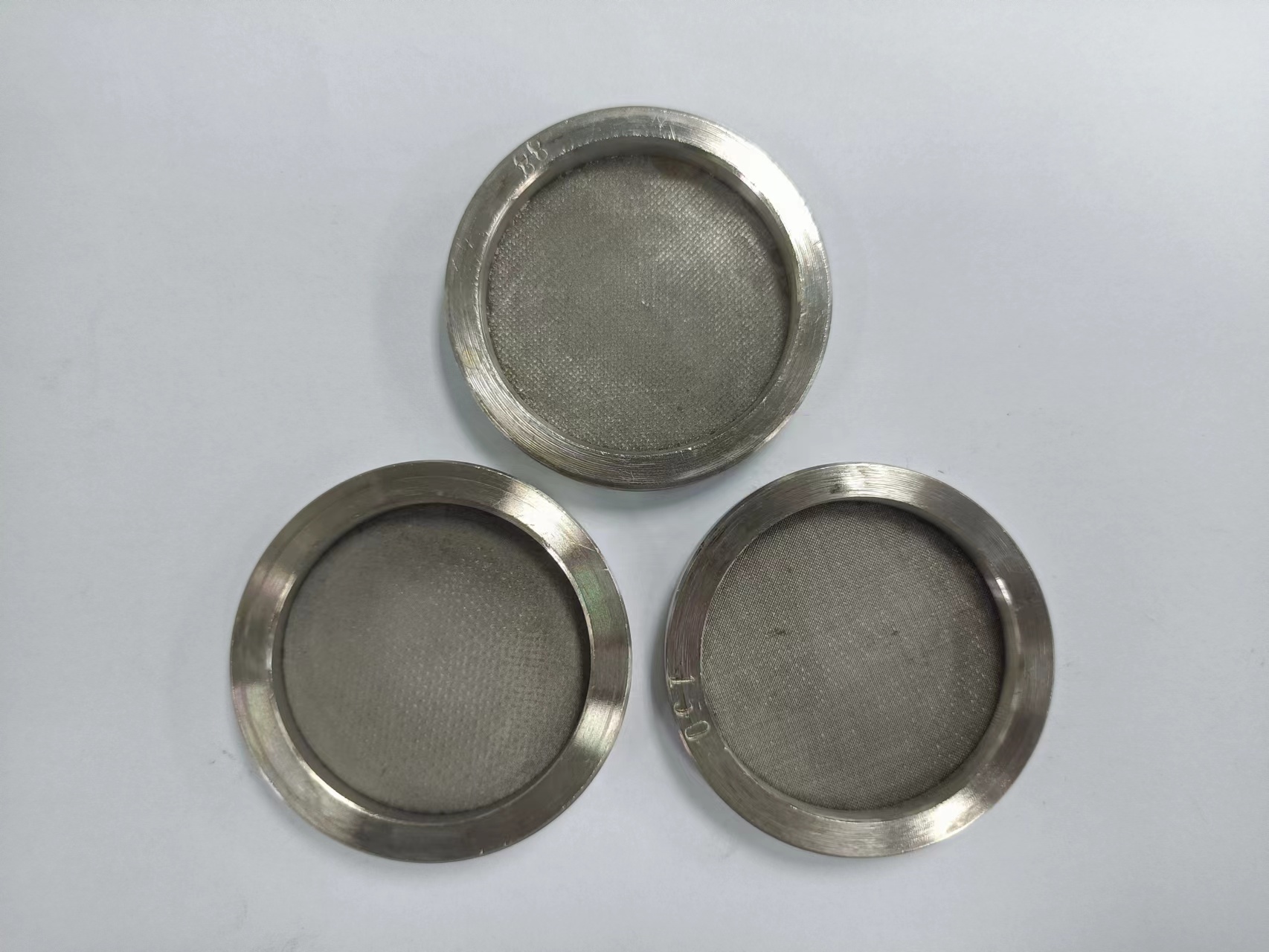

橡膠制品是由天然橡膠、合成橡膠根據(jù)配方配比，混合多種填料后經(jīng)過一系列生產(chǎn)工藝制成。填料可以賦予橡膠各種性能，比如磁性、阻燃性、導電性和色彩等，可以使產(chǎn)品擁有更高的性能應用于各行各業(yè)。炭黑是橡膠制品的主要原材料之一，對炭黑進行檢測一是測試質(zhì)量是否達標，二是測試炭黑在配方膠料中的應用性能，二者關聯(lián)密切，前者會直接影響后者的結果。以下是炭黑的各項檢測內(nèi)容：炭黑的雜質(zhì)，一般是通過一定規(guī)格的試驗篩（網(wǎng)孔尺寸一般為850μm）進行測定。炭黑中的顆粒狀雜質(zhì)有硬炭、鐵屑、爐料碎屑以及包裝運輸過程中混入的異物等。硬炭是在炭黑生成反應過程中由原料油液滴未經(jīng)氣化直接炭化形成的焦粒狀物質(zhì)。

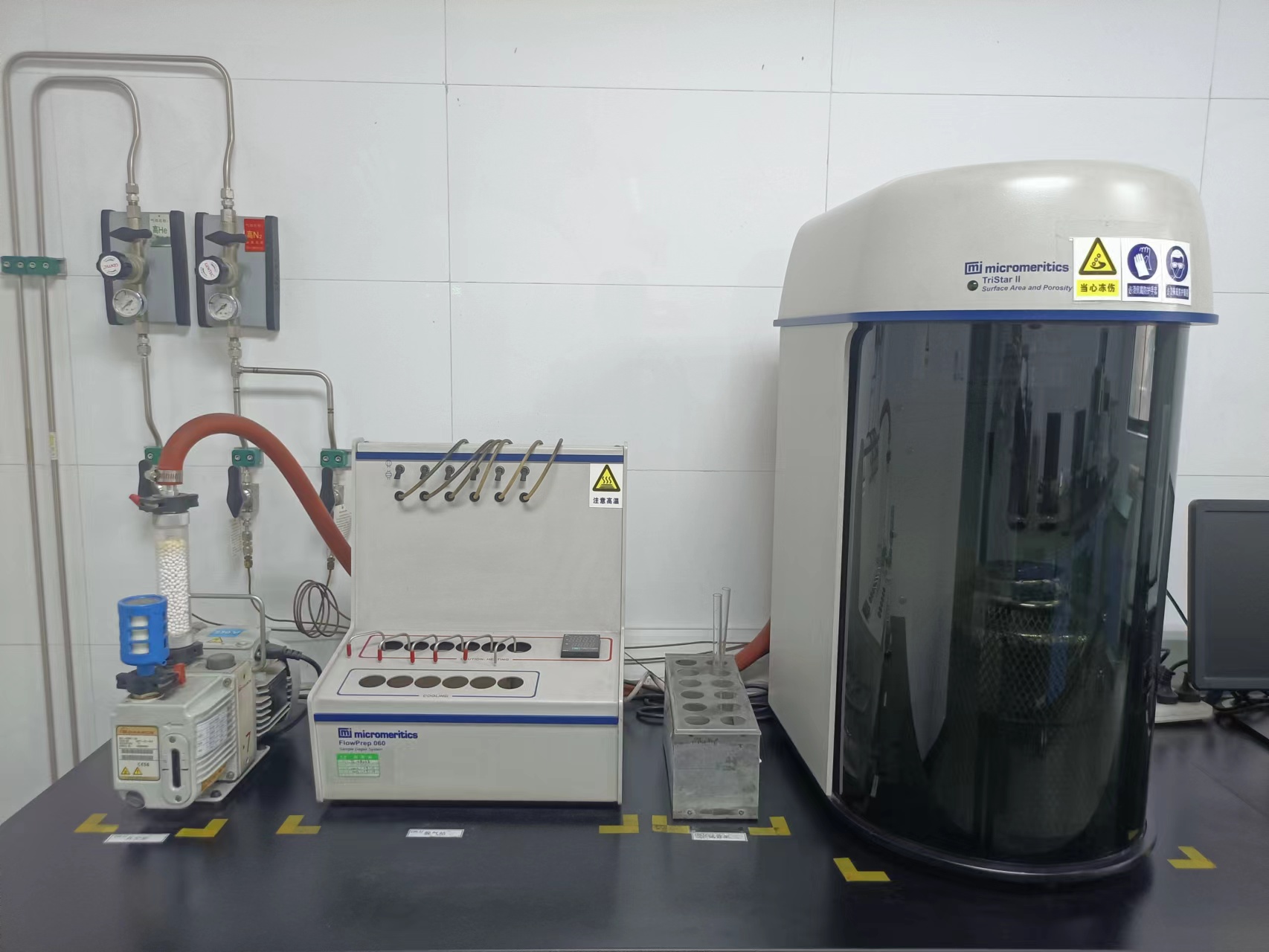

2、吸碘值、CTAB吸附比表面積、氮吸附比表面積、STSA比表面積是指單位質(zhì)量內(nèi)炭黑粒子表面積的總和。炭黑的比表面積分為外比表面積、內(nèi)比表面積和總比表面積。比表面積大小是劃分炭黑品種的主要指標，比表面積大的炭黑，特別是外比表面積大的炭黑，實際應用中會賦予橡膠制品優(yōu)異的補強性能和著色力。反之，比表面積小的炭黑黑度較低，但具有良好的分散性、流動性和色相。四種方法同時使用可以消除不同檢測手段的方法誤差。吸碘值法：單位通常以每千克炭黑吸附碘的質(zhì)量表示，一般來說，碘的吸附量越高，表明炭黑的比表面積越大，越具有較高的孔結構和表面特性。CTAB吸附比表面積測定：CTAB比表面積反映了炭黑與橡膠分子接觸的有效表面積。STSA（統(tǒng)計層厚度法）：在標準狀態(tài)下，通過吸附層厚度與每克試樣吸附的氮的體積之間存在的函數(shù)關系，做圖得到一條直線，然后通過計算得出炭黑外表面積。氮吸附比表面積：在一定壓力下，被測樣品顆粒表面在超低溫下對氣體分子具有可逆物理吸附作用，并對應一定壓力存在確定的平衡吸附量，通過測定出該平衡吸附量，利用理論模型來等效求出被測樣品的比表面積。

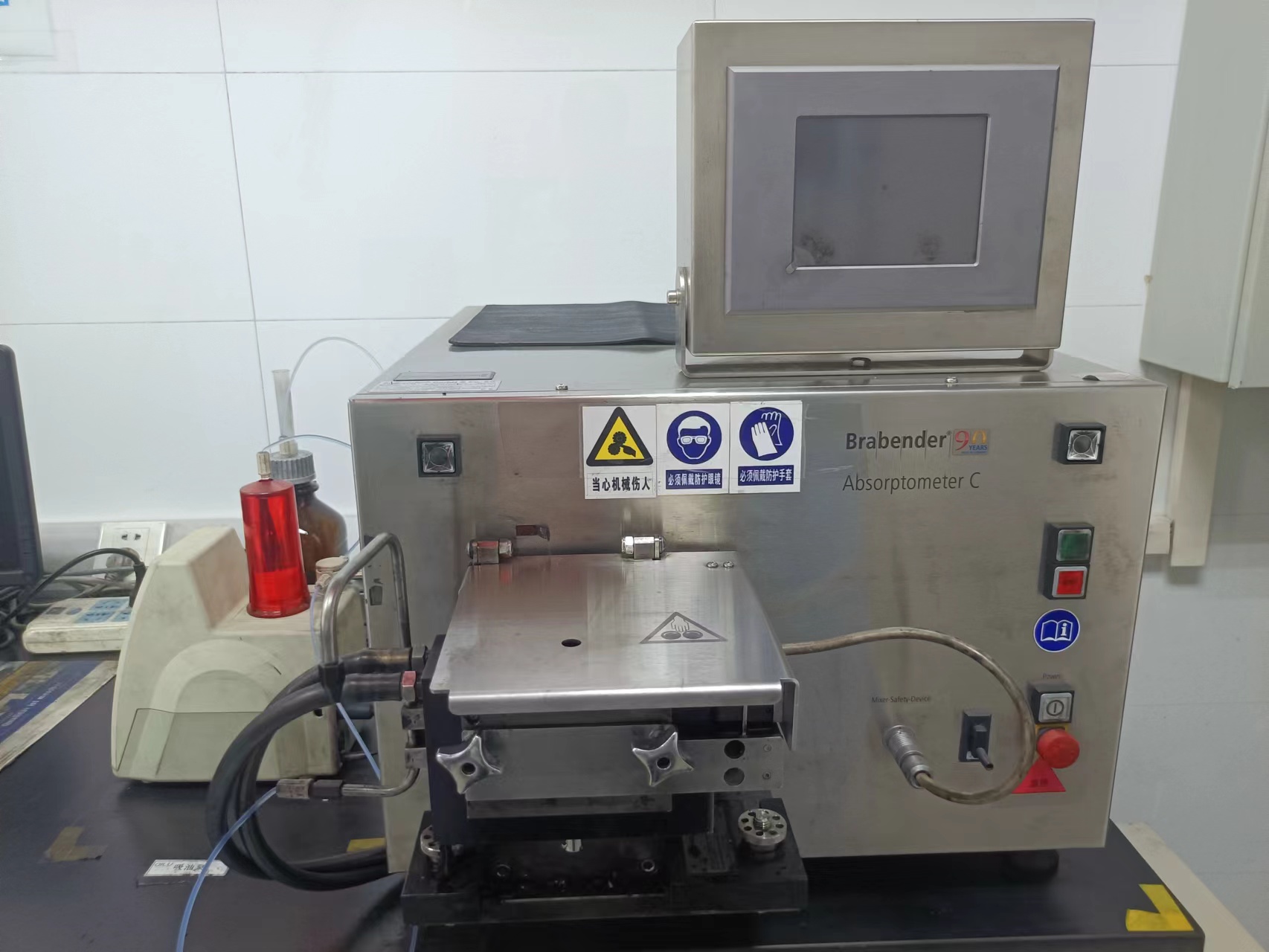

這兩項指標反映的是炭黑結構指標，其中壓縮試樣吸油值與膠料性能的相關性更強。炭黑中碳原子不是以單獨原子形態(tài)存在，而是很多原子團聚在一起形成的鏈枝狀的聚集體，稱之為一次結構或原生結構；靠著一次結構之間的分子間力作用，聚集體彼此吸引形成更大的復聚體團塊，稱之為二次結構。二次結構不穩(wěn)固，加工過程中會被破壞，所以炭黑在膠料中的存在形態(tài)是一次結構。吸油值測出的是炭黑在自然狀態(tài)下，即一次結構和二次結構并存情況下的結構指標，而壓縮試樣吸油值是經(jīng)高壓將炭黑的二次結構全部破壞成一次結構后得到的炭黑指標，因此后者更能體現(xiàn)炭黑在膠料中的應用狀態(tài)。

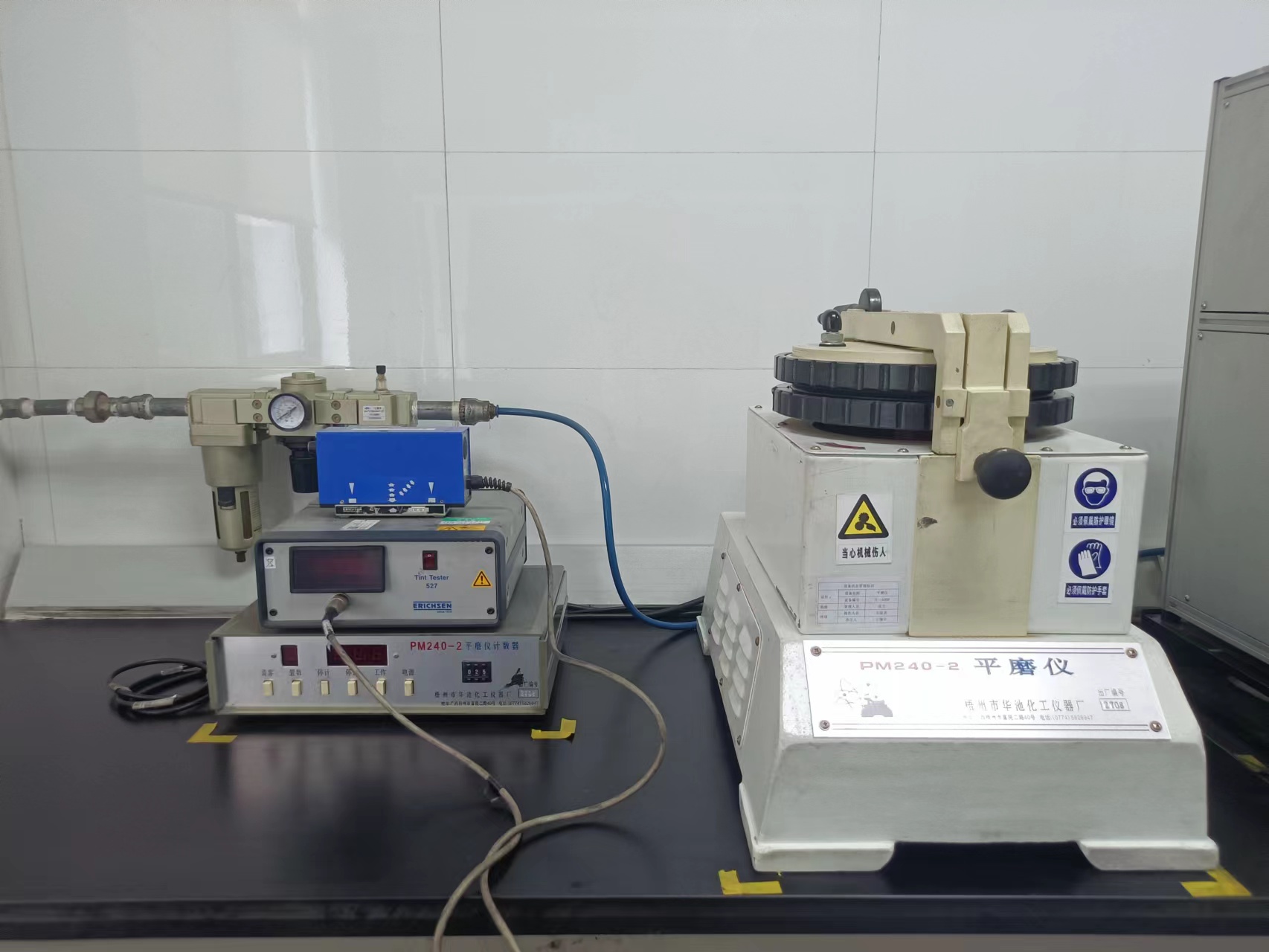

著色強度是度量炭黑染黑白色原料的能力，是一項單獨的指標，在涂料、油墨、塑料、膠粘劑、橡膠、塑料材料和包裝材料等行業(yè)應用時，具有重要意義。

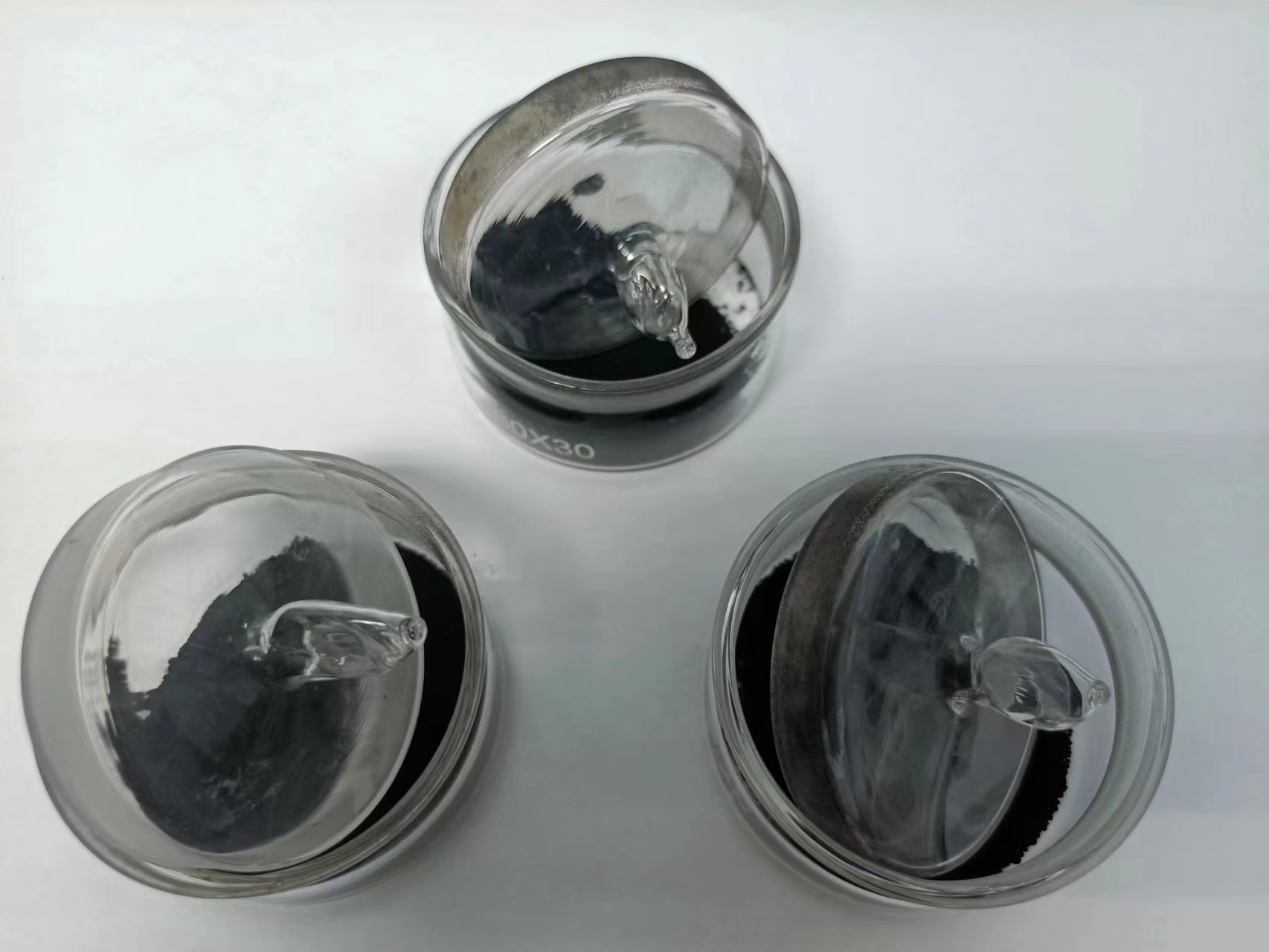

測定炭黑的水分，不超出標準規(guī)定的水分含量對橡膠制品及硫化工藝無影響，但水分過高時會使硫化膠出現(xiàn)氣泡，從而影響產(chǎn)品質(zhì)量。

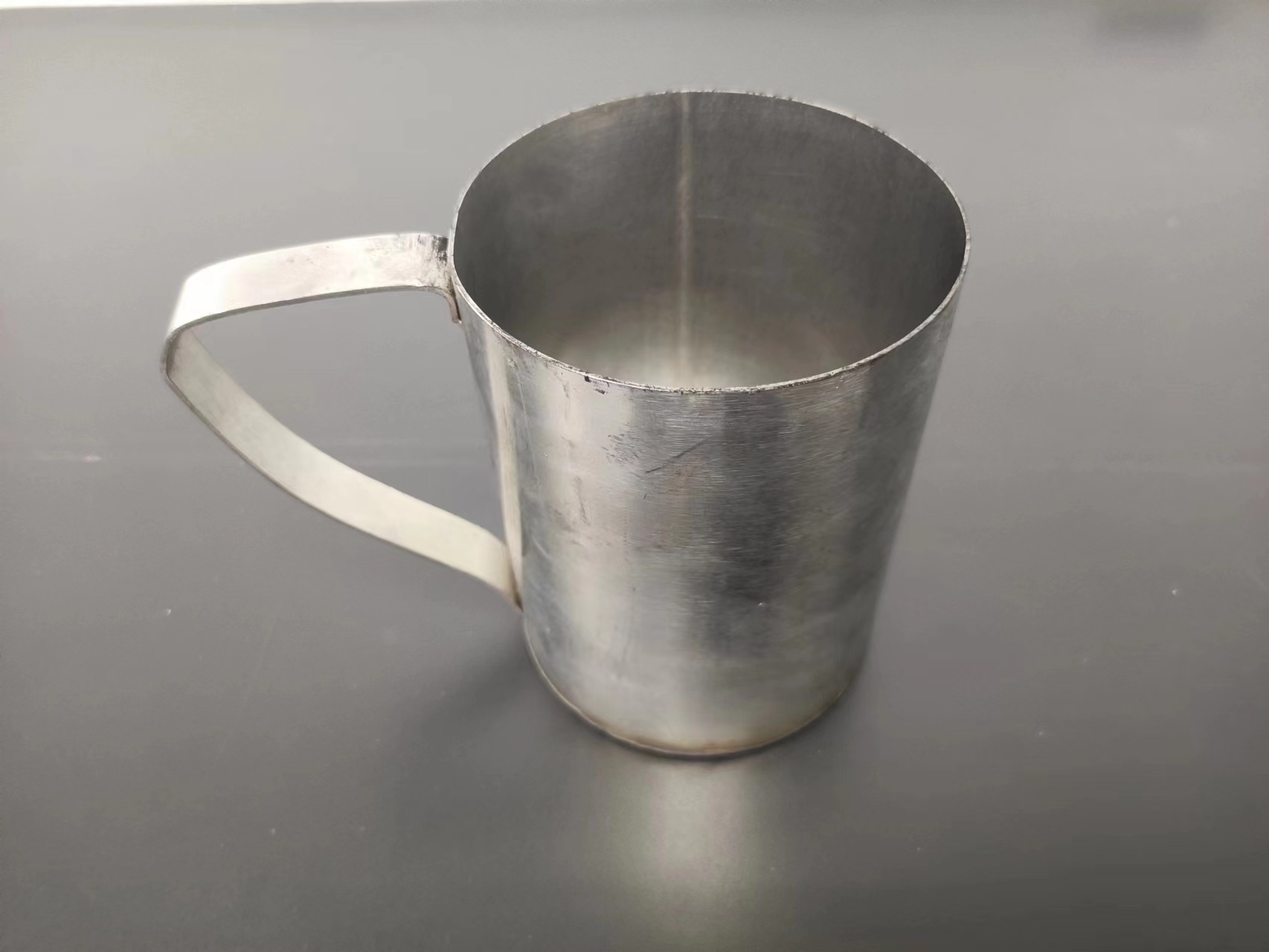

傾注密度是粒狀炭黑的主要指標之一，未經(jīng)造粒的粉狀炭黑的表觀密度（亦稱細粉含量）很小，易飛揚，給炭黑的包裝運輸、倉儲以及混煉加工和分散都造成困難。所以除少量色素炭黑要求粉狀外，幾乎所有工業(yè)生產(chǎn)的商品炭黑都要經(jīng)過濕法或干法進行造?；驂嚎s。造粒加工的增密作用也有效地減少了單位質(zhì)量炭黑的體積。

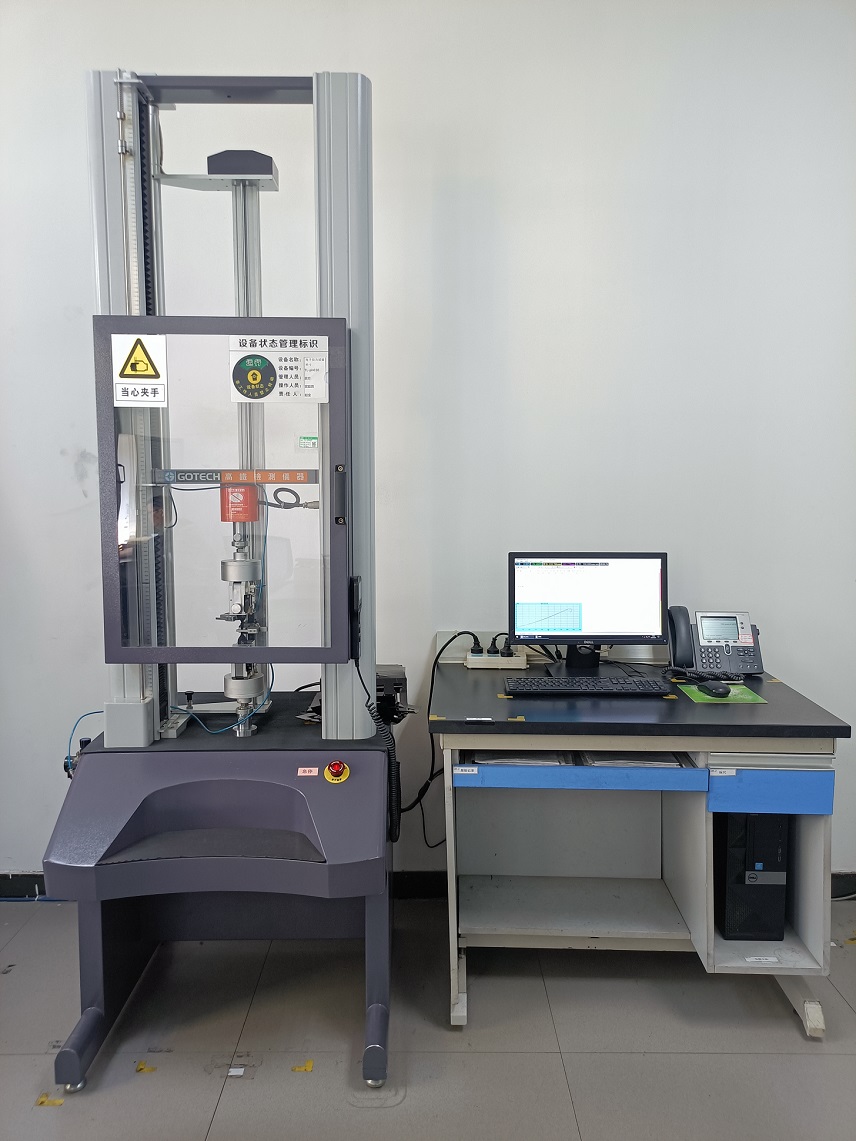

定伸應力反應的是硫化膠網(wǎng)狀結構在外力作用下抵抗形變的能力。反應硫化膠試樣拉伸過程所需的應力-應變的變化情況。最大應力除以試樣拉伸前的橫截面積，所得的值叫定伸應力。300%定伸常用作衡量硫化膠補強性能。
定伸應力受炭黑結構的影響較大，結構升高，定伸應力隨之上升，另外，定伸應力與炭黑比表面積及表面活性也有一定的關系。300%定伸應力越高，扯斷伸長率越小使得膠料的韌性越好。

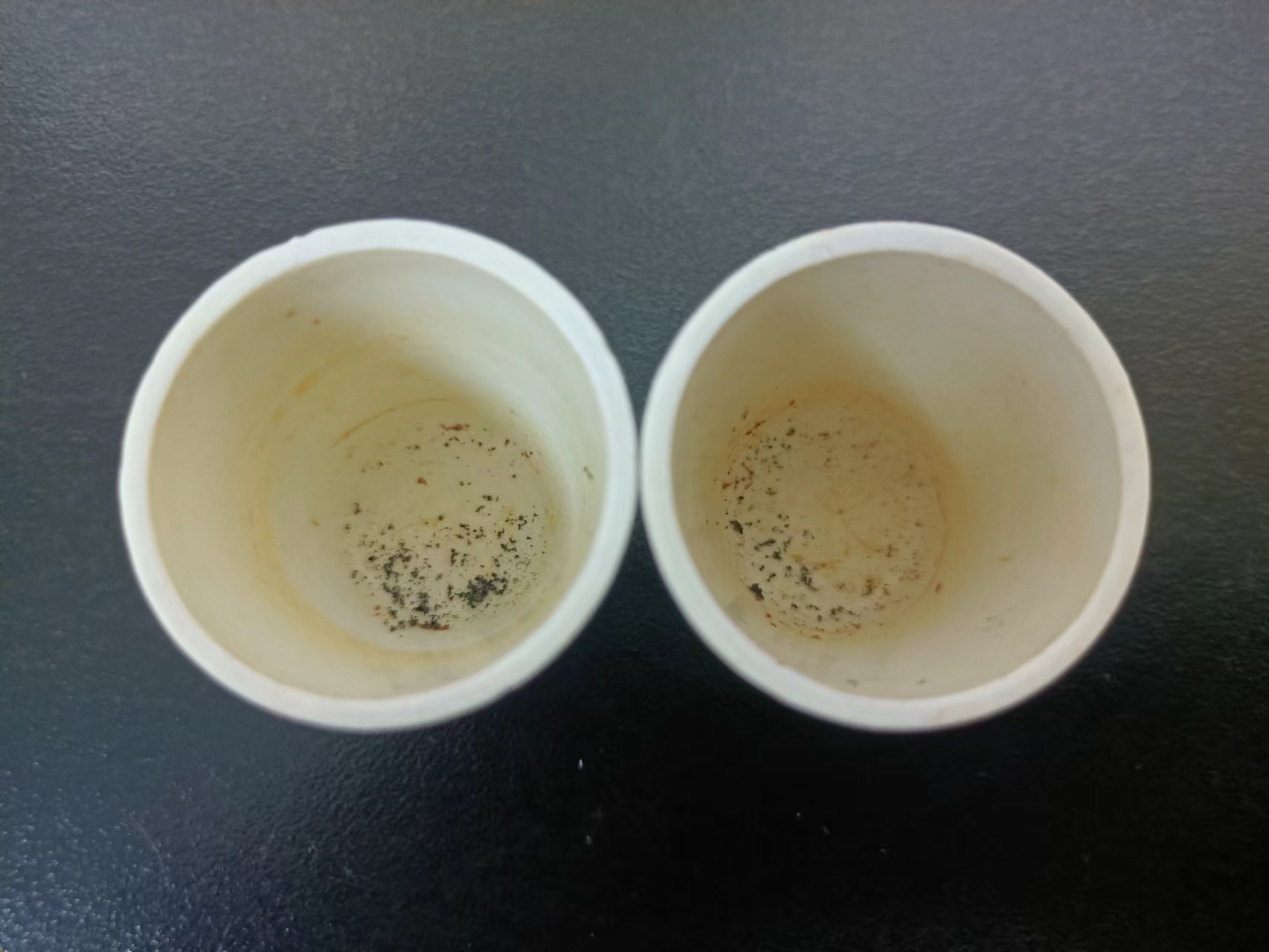

炭黑的灰分可定義為在高溫爐中燃燒后殘留物的量。炭黑中的灰分主要來源于原料油和工藝用水（急冷、濕法造粒）中的無機物和溶解的無機鹽類。在一些特殊的應用場景中，如電纜料中的導電炭黑，則要求雜質(zhì)和灰分含量都很低，否則會產(chǎn)生放電事故造成損害。

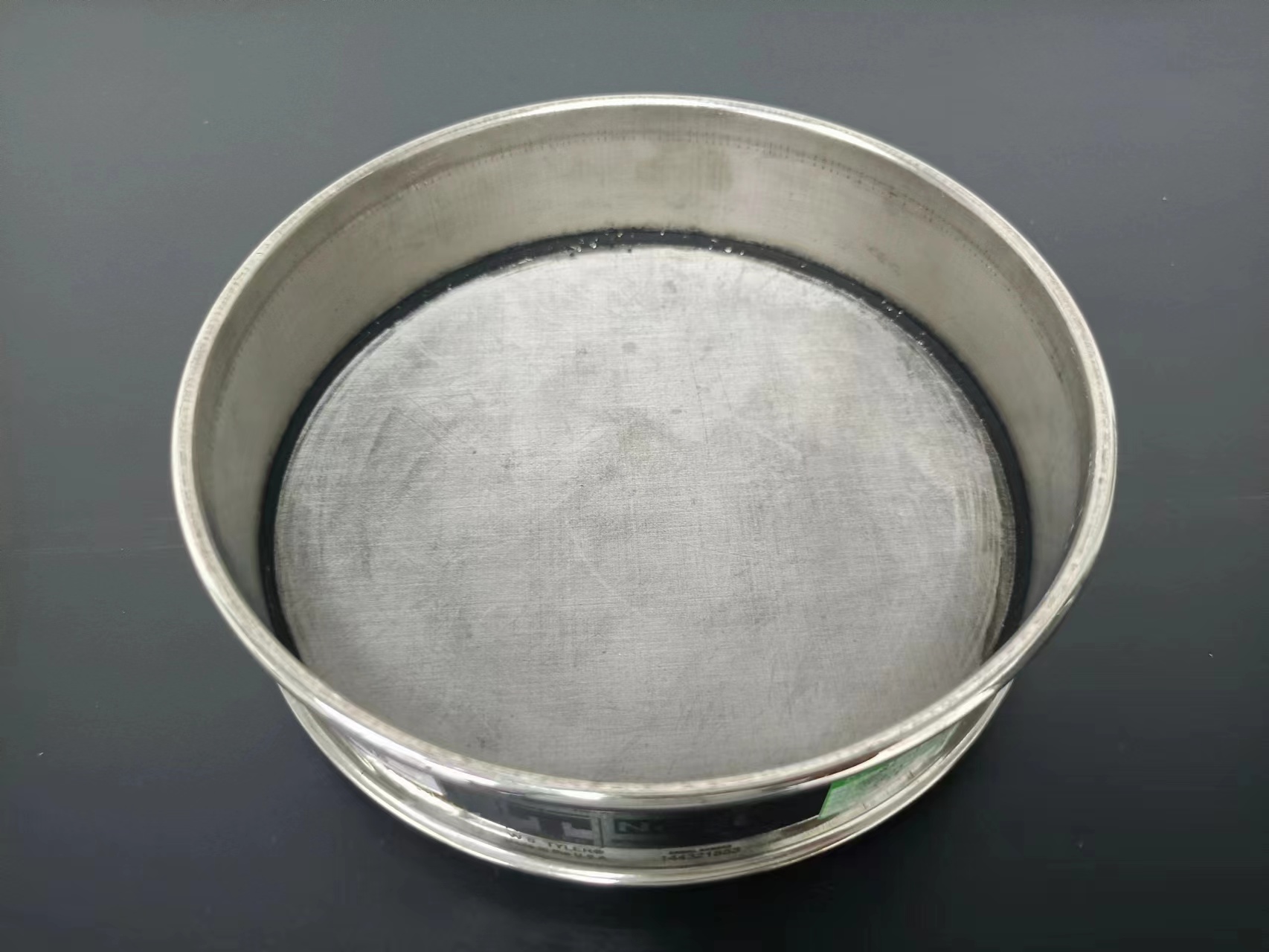

這三項篩余物指標對于熱裂解法炭黑來說非常重要，尤其是45μm篩余物含量，會直接影響產(chǎn)品外觀的光亮程度、后續(xù)處理等方面。45μm篩余物含量越低，產(chǎn)品就越光亮，外表越美觀。
粒狀炭黑中含有的少量未成?；蚱扑榈奶亢诜勰┓Q細粉含量，細粉含量越少越好。

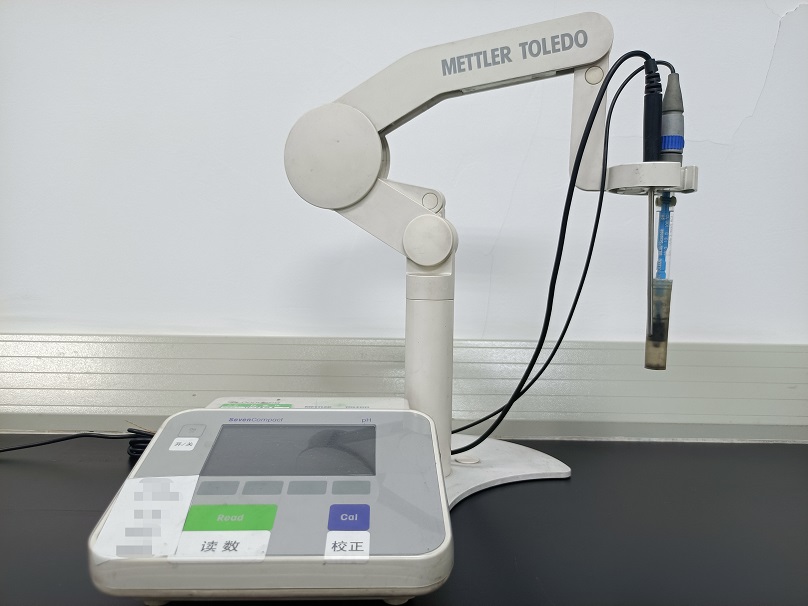

炭黑pH值對橡膠的物理性能有一定的影響，pH值的大小可促進或延緩橡膠的硫化速度。pH值高，將加快膠料的硫化速度；pH值低，將會延緩橡膠的硫化速度。一般來說，槽法炭黑pH值呈弱酸性，能延緩膠料的硫化；爐法炭黑pH值呈堿性，將促進膠料的硫化。
